派生 series のセットアップ
このページでは、仮想上の Machine ルートオブジェクトタイプに対して機械の圧力損失を計算する派生 series を作成する方法を説明します。
1. ルートオブジェクトを選択する
Quiver で、関連するオブジェクトタイプ（この例では Machine）を選択し、Object selector カードを使用してリストから個々のルートオブジェクトを選択します。以下では、Machine 1 オブジェクトを選択しました。
2. time series プロパティを入力として選択する
以下の例では、Machine オブジェクトタイプには 2 個の time series プロパティ (TSP) があります：Inlet pressure と Outlet pressure。Object time series property カードを使用して、Quiver キャンバスに必要な TSP を追加するか、オブジェクトセットカードから直接 time series プロパティをポップアウトします。これらの TSP は、次のステップで派生 series 計算の入力となります。
Object time series property カードを使用してリンクされたセンサーを検索し、Linked object set カードを使用して手動で検索する手間を省きます。
生の series と派生 series の両方が派生 series の入力として使用できます。これにより、派生 series のロジックをネストすることができます。派生 series の変更は、下流の派生 series の実行に影響を与えるため、派生 series に依存するすべての下流ワークフローをテストすることを推奨します。
特に、次の変更に注意してください。これらは下流のロジックに破損を引き起こす可能性があります：
- 入力 TSP またはセンサーオブジェクトが削除される。
- 派生 series で参照されている入力センサー名が変更される。
- 入力 TSP タイプが数値からカテゴリカルに変更される。
3. time series トランスフォームを適用する
Quiver は、微分や移動平均など、幅広い time series トランスフォームを提供しています。サポートされている操作のリストを確認してください。supported operations。
この例では、Time series formula カードを使用して、Machine 1 オブジェクトの入口圧力と出口圧力の差を計算するトランスフォーメーションを追加します。
4. 派生 series をロジックリソースとして保存する
"Time series formula" カードの設定パネルから、Derived Series Options セクションに移動し、Save derived series を選択します。派生 series をロジックリソースとして保存するためのガイドが表示されます。
派生 series を保存するオプションを表示するには、Time series chart カードの右上にある Time series formula ノードを選択してください。チャートノードを選択した場合、派生 series を保存するオプションは表示されません。

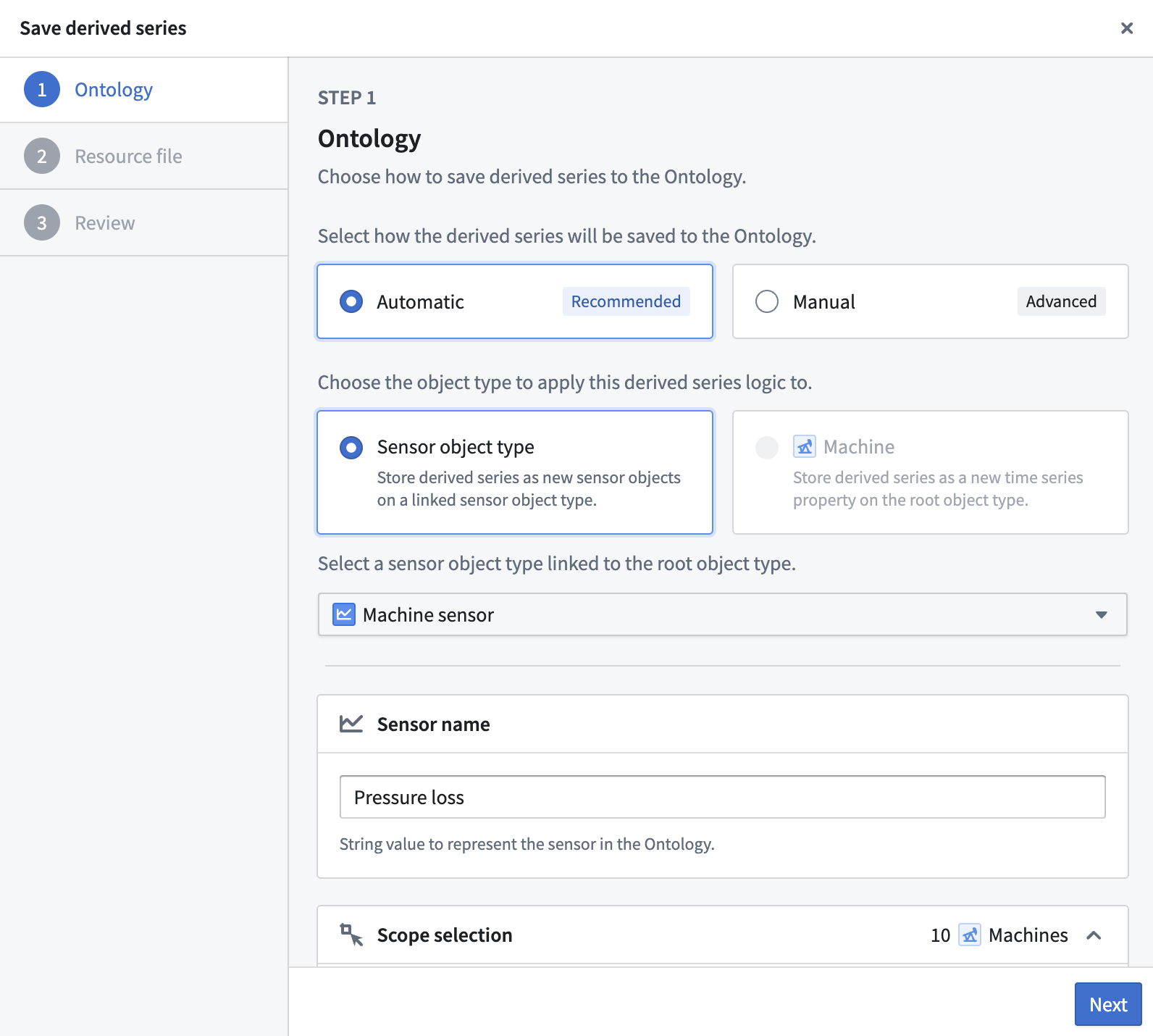

ステップ 1: オントロジー保存オプションを設定する
派生 series を直接オントロジーに保存するには、Automatic オントロジー保存を選択します。
派生 series に付属するオブジェクトタイプを選択します。これは、派生 series ロジックを作成した root object type またはその linked sensor object types のいずれかです。付属するオブジェクトタイプは、派生 series を解決できる唯一のオブジェクトタイプです。保存後に付属するオブジェクトタイプを変更することはできません。
オートマチックオントロジー保存は、センサーオブジェクトタイプのみサポートされています。ルートオブジェクトタイプに適用された派生 series については、manual Ontology saving steps に従ってください。作成後に自動オントロジー保存を設定することもできますが、選択したオブジェクトタイプを変更することはできません。

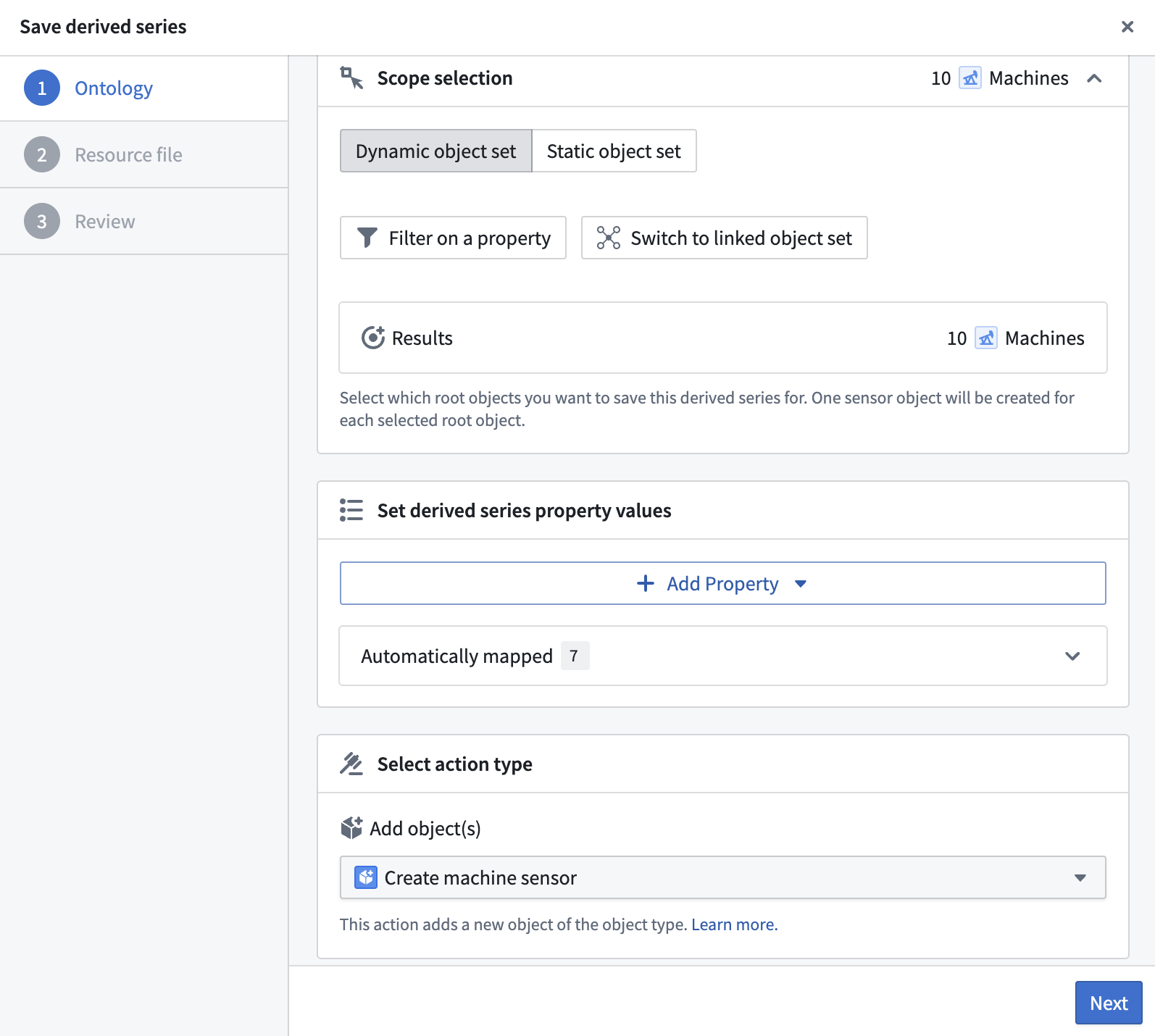

スコープ、プロパティ値のセクション、およびアクションタイプを設定して、自動オントロジー保存を続行します。
スコープ選択: このセクションでは、派生 series を保存するルートオブジェクトを選択します。選択したルートオブジェクトごとに 1 個のセンサーオブジェクトが作成されます。現在、スコープ選択には 5000 個のオブジェクトの制限があります。
プロパティマッピング: センサーオブジェクトのプロパティに値を提供します。これらの値は、作成されたすべてのセンサーオブジェクトで使用されます。現在、サポートされているのは文字列またはブール値のみです。
アクションタイプの選択: 自動オントロジー保存は、派生 series をオントロジーに保存するためにアクションを利用します。その前提として、オブジェクトタイプに対して Create object、Modify object、および Delete object のアクションタイプを設定する必要があります。自動オントロジー保存のアクションタイプの設定については、derived series requirements ドキュメントで詳しく学べます。
派生 series を保存する場所については、time series Ontology setup documentation を確認してください。

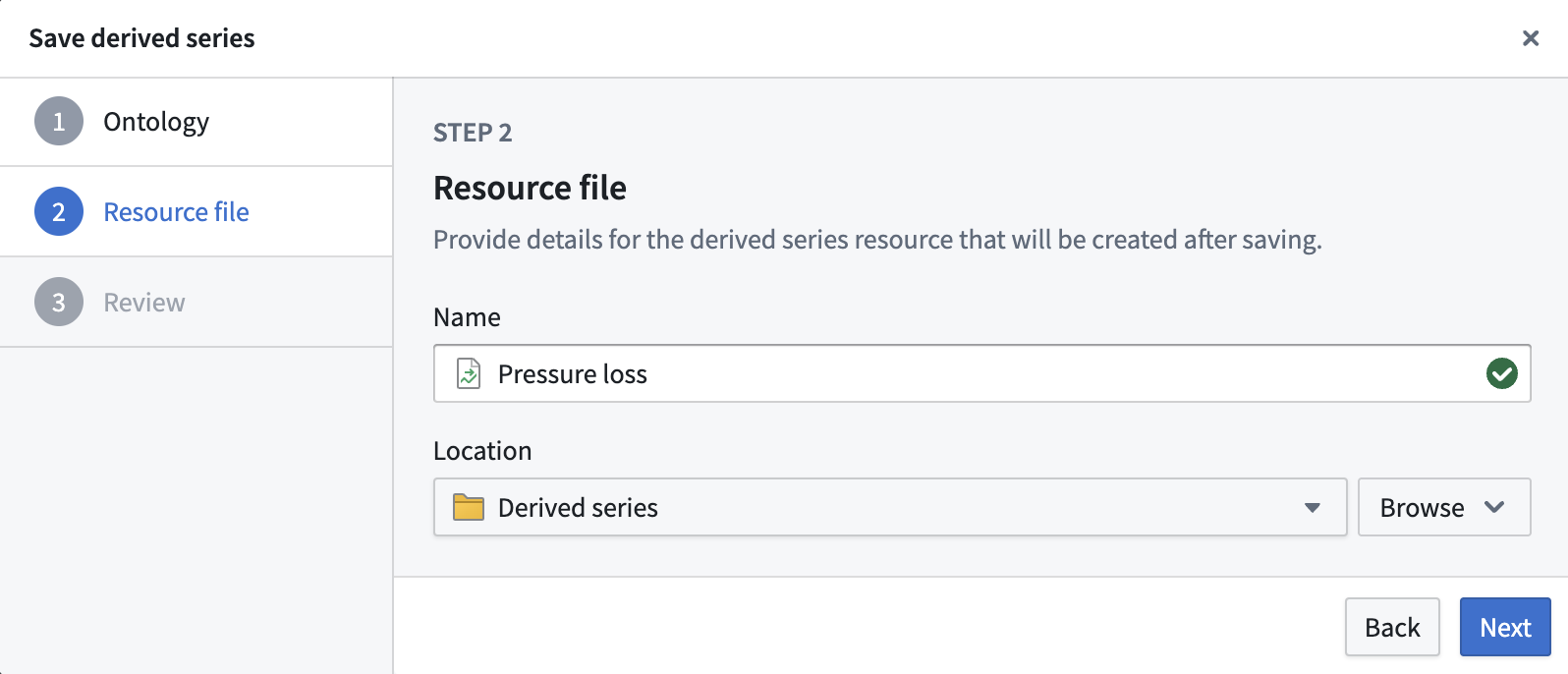

ステップ 2: リソースの場所を選択する
派生 series リソースを保存する名前、説明、およびフォルダーの場所を選択します。

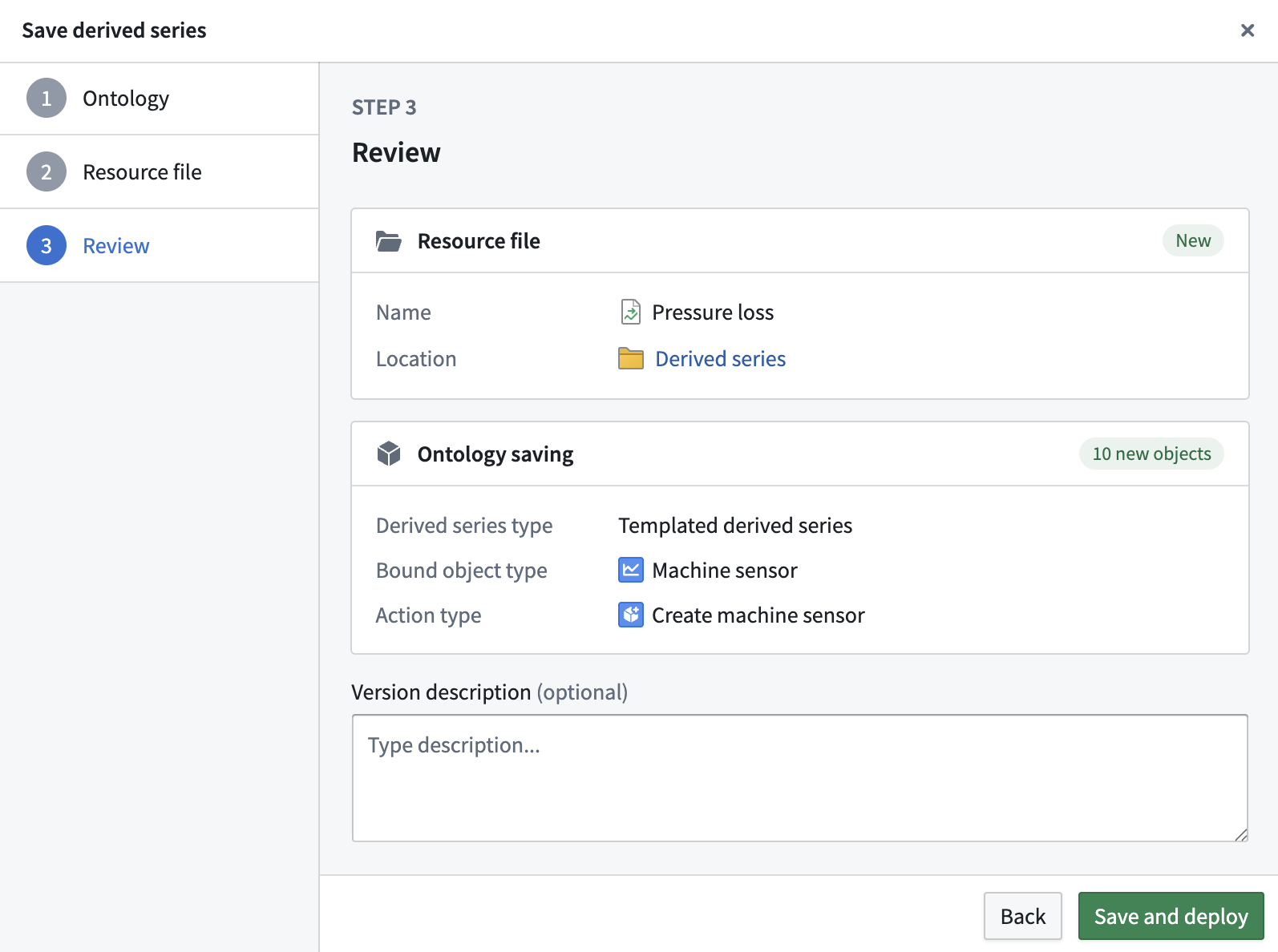

ステップ 3: レビュー
最後に、保存する前にオントロジー出力とリソースの場所の情報を確認します。
派生 series リソースを削除する前に、最初にオントロジーオプションを削除し、次に derived series management interface から変更を保存してデプロイします。
派生 series を保存した後は、derived series management page から変更を行う必要があります。
